El espacio integra sonido inmersivo con altavoces Meyer Sound, acústica variable virtual y proyección 360° en una infraestructura diseñada para producción audiovisual y eventos tecnológicos.
Cartuja Center CITE en Sevilla incorpora a su infraestructura la Sala IN, un espacio audiovisual diseñado para integrar sonido, imagen y control del entorno en una única arquitectura tecnológica. El proyecto ha sido desarrollado con la ingeniería de RMS Proaudio y combina sistemas de sonido Meyer Sound, proyección visual en todo el perímetro de la sala y una red de control preparada para gestionar múltiples sistemas de forma simultánea.
Con una superficie total de 144 m², el espacio está concebido para acoger presentaciones, experiencias audiovisuales, producción de contenidos, formación técnica , conciertos, espectáculos y eventos corporativos, entre otros. La configuración técnica permite adaptar el comportamiento del sistema según el tipo de actividad, desde presentaciones con refuerzo sonoro hasta experiencias audiovisuales donde el sonido y la imagen forman parte de una misma narrativa espacial.
Un sistema de sonido distribuido con 61 altavoces Meyer Sound
El sistema de audio de la Sala IN está formado por 61 altavoces Meyer Sound distribuidos en paredes y techo. Parte de ellos se sitúan detrás de las superficies de proyección para mantener la continuidad visual del espacio sin comprometer la cobertura sonora.
La configuración del sistema incluye:
- 15 Meyer Sound ULTRA-X40
- 22 Meyer Sound ULTRA-X20
- 16 Meyer Sound ULTRA-X23
- 2 Meyer Sound USW-121P
- 6 Meyer Sound USW-112
Esta distribución permite obtener una cobertura uniforme en todo el recinto y facilita la creación de configuraciones sonoras adaptadas a distintos tipos de contenido.
El sistema puede utilizarse tanto como refuerzo sonoro para presentaciones y eventos como en configuraciones de audio espacial donde el sonido se desplaza por el espacio en coordinación con el contenido visual.
Posicionamiento del sonido con Spacemap Go
Entre las herramientas de control del sistema destaca Spacemap Go, la aplicación de Meyer Sound diseñada para gestionar el posicionamiento de fuentes sonoras dentro de sistemas multicanal.
Esta plataforma permite controlar la ubicación del sonido dentro del espacio mediante una interfaz táctil desde la que es posible desplazar o automatizar la posición de las fuentes sonoras entre los distintos altavoces del sistema.
En un entorno como la Sala IN, donde el sistema cuenta con decenas de altavoces distribuidos alrededor del público, esta herramienta permite trabajar con narrativas sonoras complejas en las que el sonido puede moverse por el espacio o responder a determinados elementos visuales del contenido.
Este tipo de control resulta especialmente útil en experiencias audiovisuales, instalaciones artísticas o producciones escénicas en las que el sonido forma parte activa de la puesta en escena.
Acústica variable virtual con Constellation
El espacio incorpora además Constellation, el sistema de acústica variable de Meyer Sound.
Para su funcionamiento se han instalado 24 micrófonos suspendidos de la estructura, que capturan el comportamiento acústico de la sala en tiempo real. A partir de esa información, el sistema puede modificar electrónicamente distintos parámetros acústicos del recinto.
Entre ellos se encuentran el tiempo de reverberación o la sensación de amplitud acústica del espacio, lo que permite adaptar la respuesta de la sala a distintos tipos de evento.
Esta capacidad resulta especialmente útil en un entorno multifuncional como la Sala IN, donde el mismo espacio puede utilizarse para presentaciones, proyecciones audiovisuales o experiencias sonoras.
El sistema se gestiona mediante la plataforma de procesamiento Meyer Sound NADIA, que permite operar múltiples entradas y salidas de audio a través de red AVB.
Proyección visual en todo el perímetro de la sala

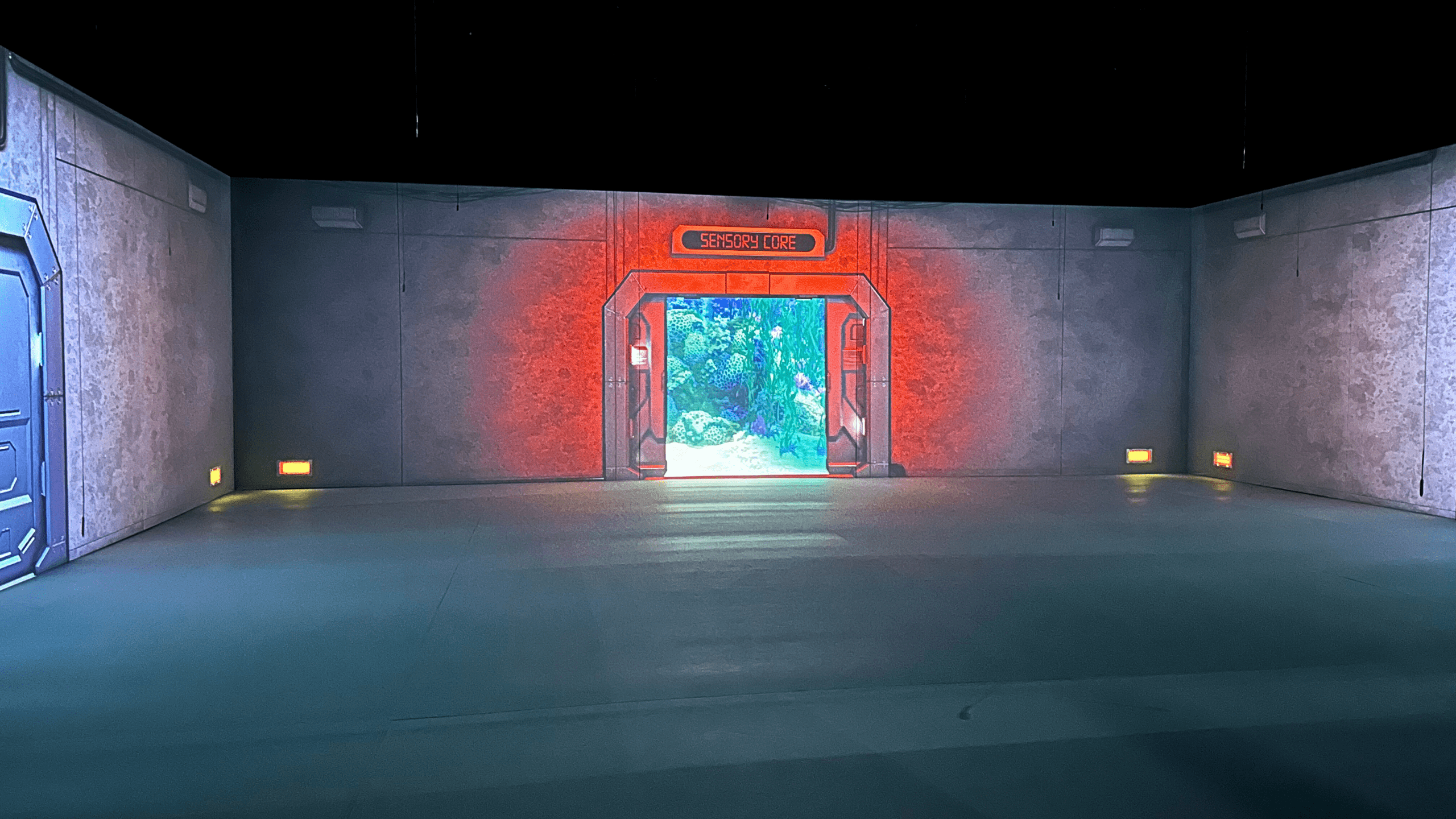

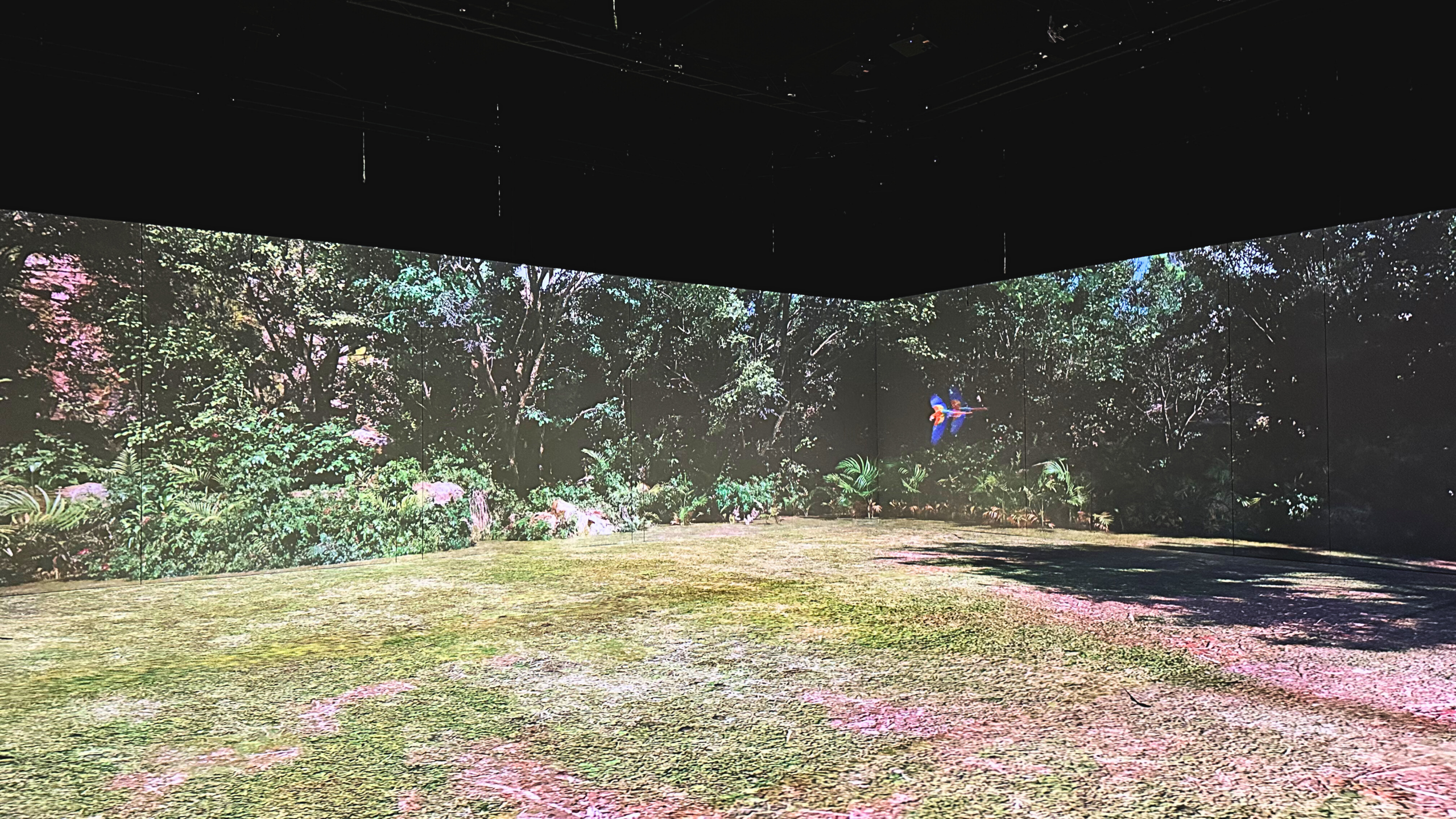

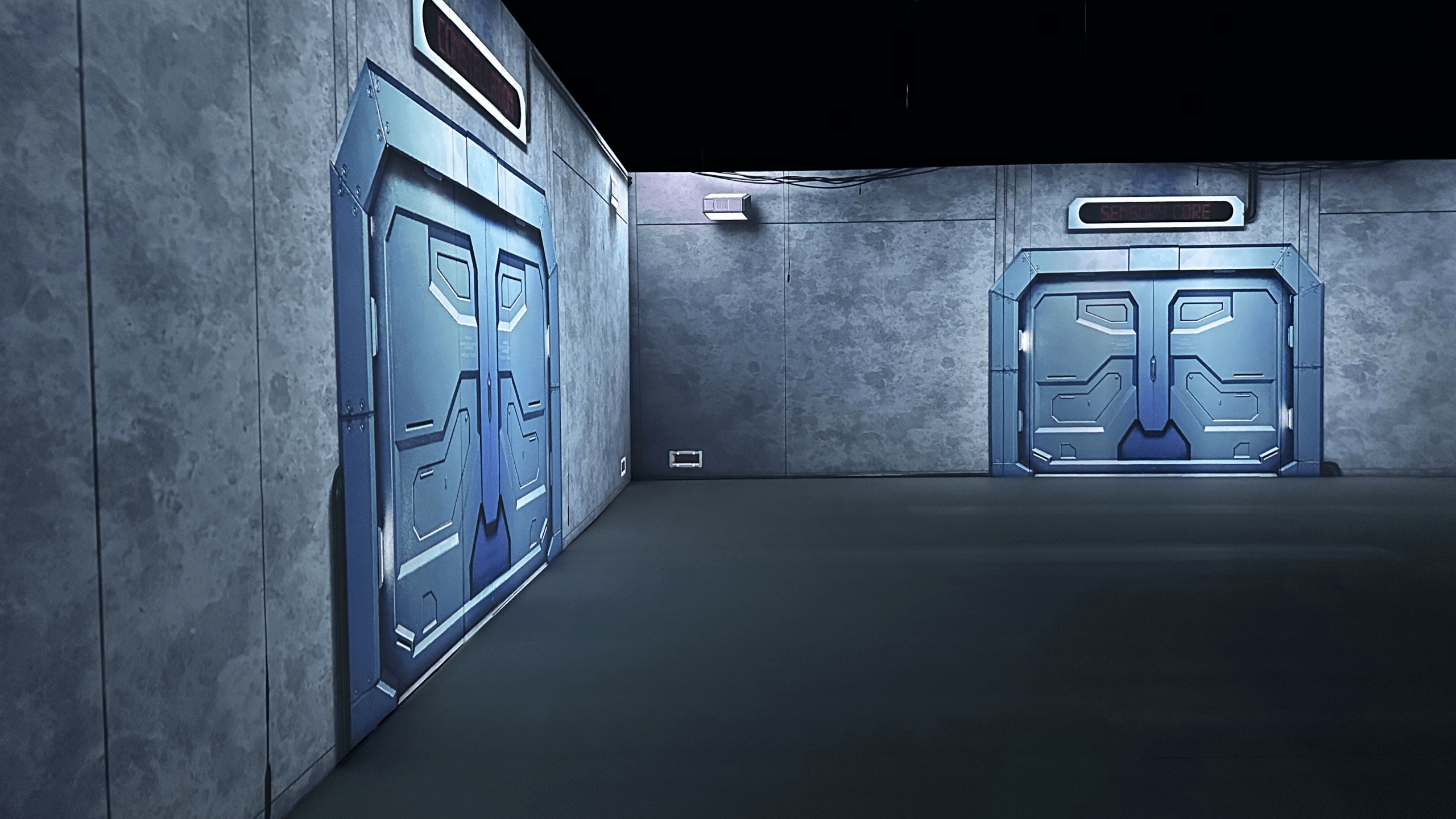

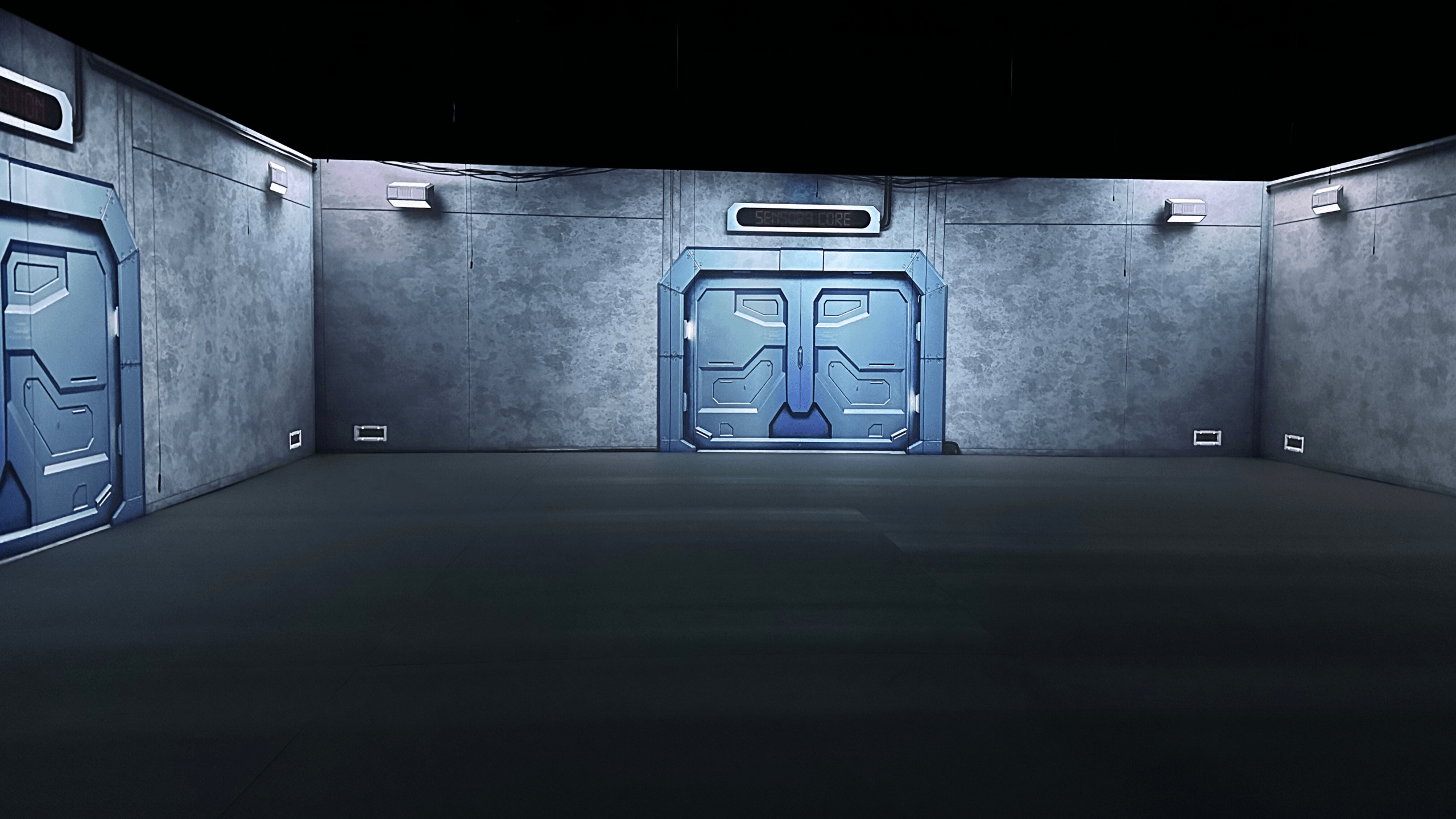

El diseño visual del espacio se articula alrededor de una estructura de proyección que rodea completamente el interior de la sala.
La instalación forma un cuadrado de 12 x 12 metros, con una altura de 3,5 metros, construido mediante una estructura modular de aluminio revestida con una tela de proyección especial que permite el paso del sonido sin alterar su comportamiento acústico.

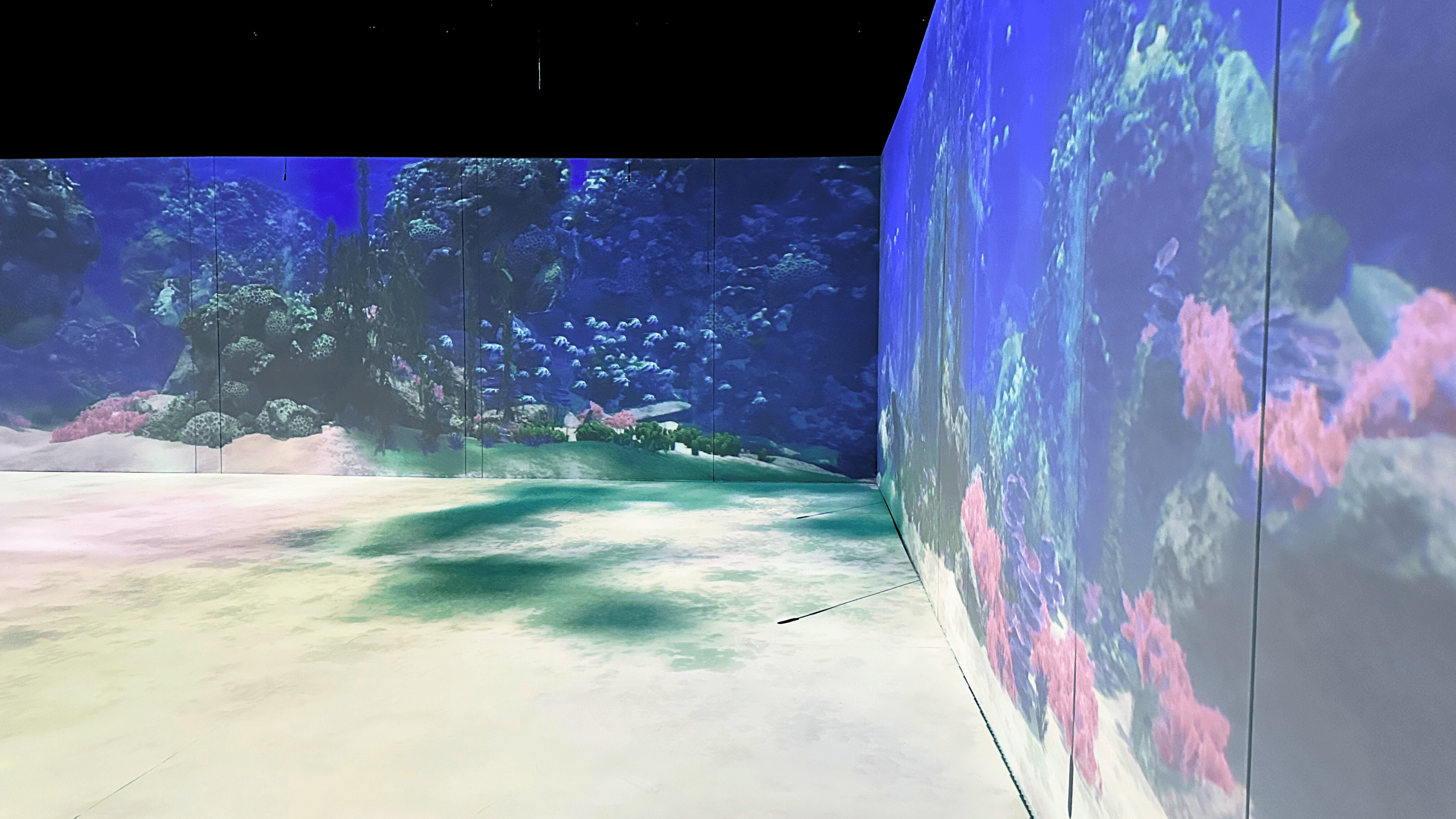

Además de las paredes, el suelo también funciona como superficie de proyección gracias a un material diseñado para absorber la luz y mejorar la visibilidad de las imágenes.

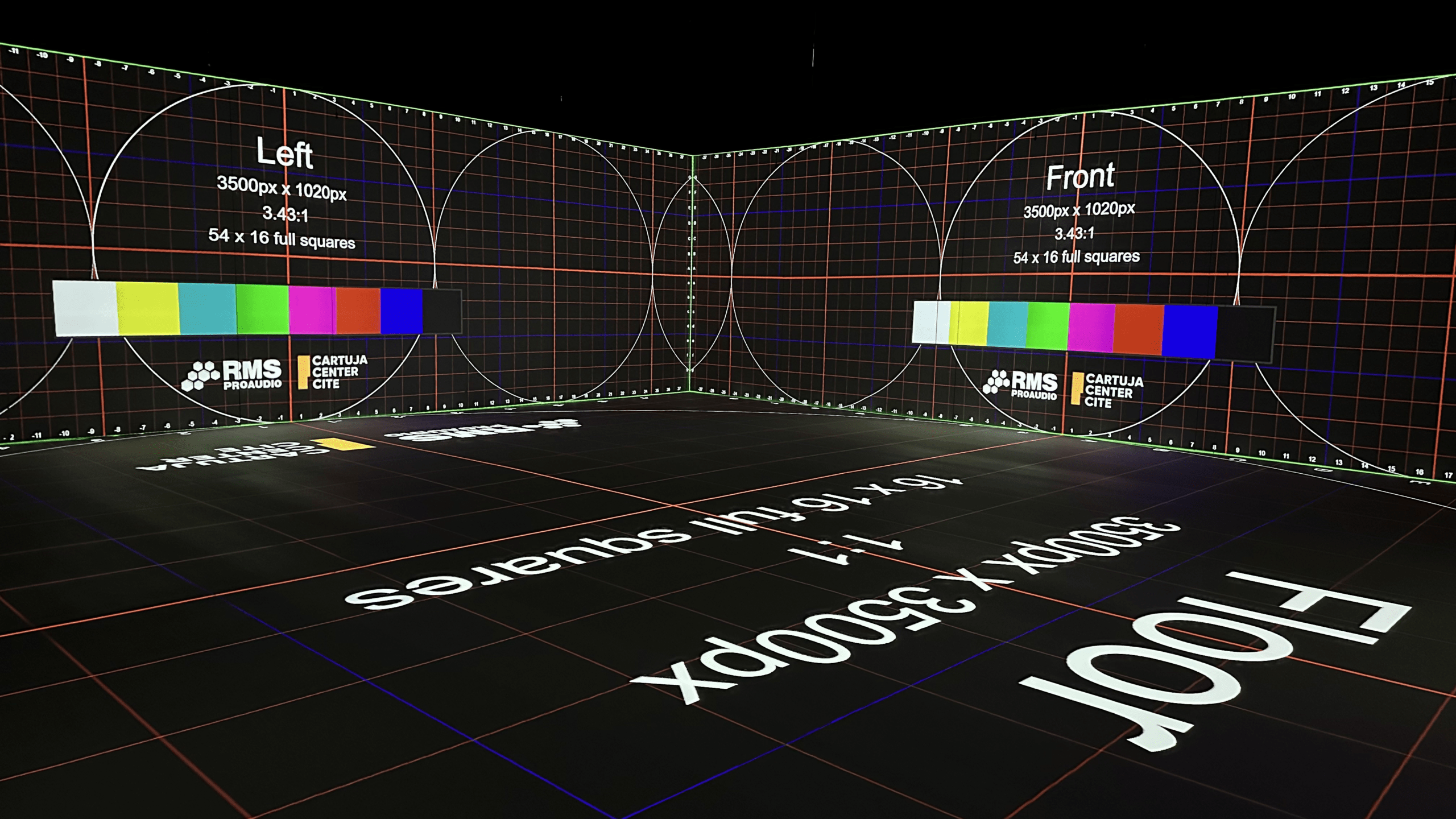

Cada una de las paredes ofrece una resolución aproximada de 3.500 × 1.020 píxeles, lo que permite generar un entorno visual continuo de 14.000 × 1.020 píxeles cuando se utilizan las cuatro paredes de forma conjunta.
Sistema de vídeo y control de contenidos
El sistema de vídeo de la sala está compuesto por 14 proyectores, distribuidos a lo largo de la estructura para cubrir las superficies de proyección del espacio.
La gestión del contenido visual se realiza mediante dos servidores Dataton WATCHOUT (licencia versión 7), que permiten sincronizar las distintas superficies de proyección y coordinar la reproducción del contenido en todo el recinto.
Esta configuración facilita la creación de entornos visuales envolventes y permite adaptar el espacio a diferentes tipos de producciones audiovisuales.
Infraestructura de red para el control del sistema
La infraestructura tecnológica de la Sala IN se apoya en una red diseñada para gestionar de forma estable los distintos sistemas de audio, vídeo y control.
La instalación utiliza cinco switches Luminex GigaCore 30i PoE, que distribuyen la señal entre los diferentes dispositivos conectados.
La interconexión del sistema se realiza mediante fibra óptica, mientras que la red se organiza a través de VLAN independientes para separar el tráfico de audio, vídeo y control.
La supervisión y gestión de la red se realiza mediante el software Araneo, que permite monitorizar los dispositivos conectados y controlar el estado del sistema desde un punto central.
Un espacio tecnológico singular dentro de Cartuja Center CITE
La combinación de sonido distribuido Meyer Sound, acústica variable Constellation, posicionamiento espacial mediante Spacemap Go y un sistema de proyección que rodea completamente el espacio convierte la Sala IN en un entorno técnico singular dentro del panorama audiovisual español.
Este tipo de infraestructuras amplía las posibilidades de producción y experimentación audiovisual dentro de Cartuja Center CITE, ofreciendo un espacio preparado para trabajar con formatos híbridos donde imagen, sonido y tecnología interactúan dentro de un mismo entorno escénico.
